Sirius 3UG546
4.12.2019

SIRIUS 3UG546: Multifunkční monitorovací relé pro stejnosměrné zátěže

•    Kompaktní přístroj nabízí funkce měření, monitorování a přenos měřených hodnot k dalšímu zpracování. •    Oddělené monitorování spotřeby energie a rekuperace do napájecí sítě. •    Monitorování počtu provozních hodin a počtu spínacích cyklů podporuje preventivní údržbu. •    Uvádění do provozu, přenos měřených hodnot, provozních stavů a diagnostických hlášení v protokolu Profinet.

Siemens uvedl na trh multifunkční monitorovací relé SIRIUS 3UG546 vhodné pro stejnosměrné zátěže. Nový přístroj je nejkompaktnější svého druhu pro stejnosměrné zátěže a zajišťuje snadné a přesné měření výkonu. V průmyslových aplikacích je SIRIUS 3UG546 jedinečným řešením, protože integruje měření proudu a napětí, monitorování výkonu, komunikaci a další funkce v jediném kompaktním přístroji. Doposud bylo nutné za tímto účelem kombinovat několik samostatných přístrojů. Nové multifunkční monitorovací relé SIRIUS 3UG546 tak šetří místo a výdaje.



Multifunkční monitorovací relé SIRIUS 3UG546 pro stejnosměrné zátěže najde uplatnění v průmyslových aplikacích, které využívají napájení z akumulátorů a baterií. Přístroje monitorují napětí a výkon stejnosměrných zátěží na pokles nebo překročení nastavených mezních hodnot.



Technické vlastnosti a parametry

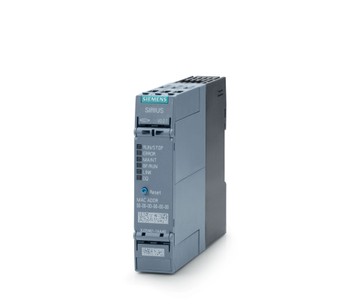

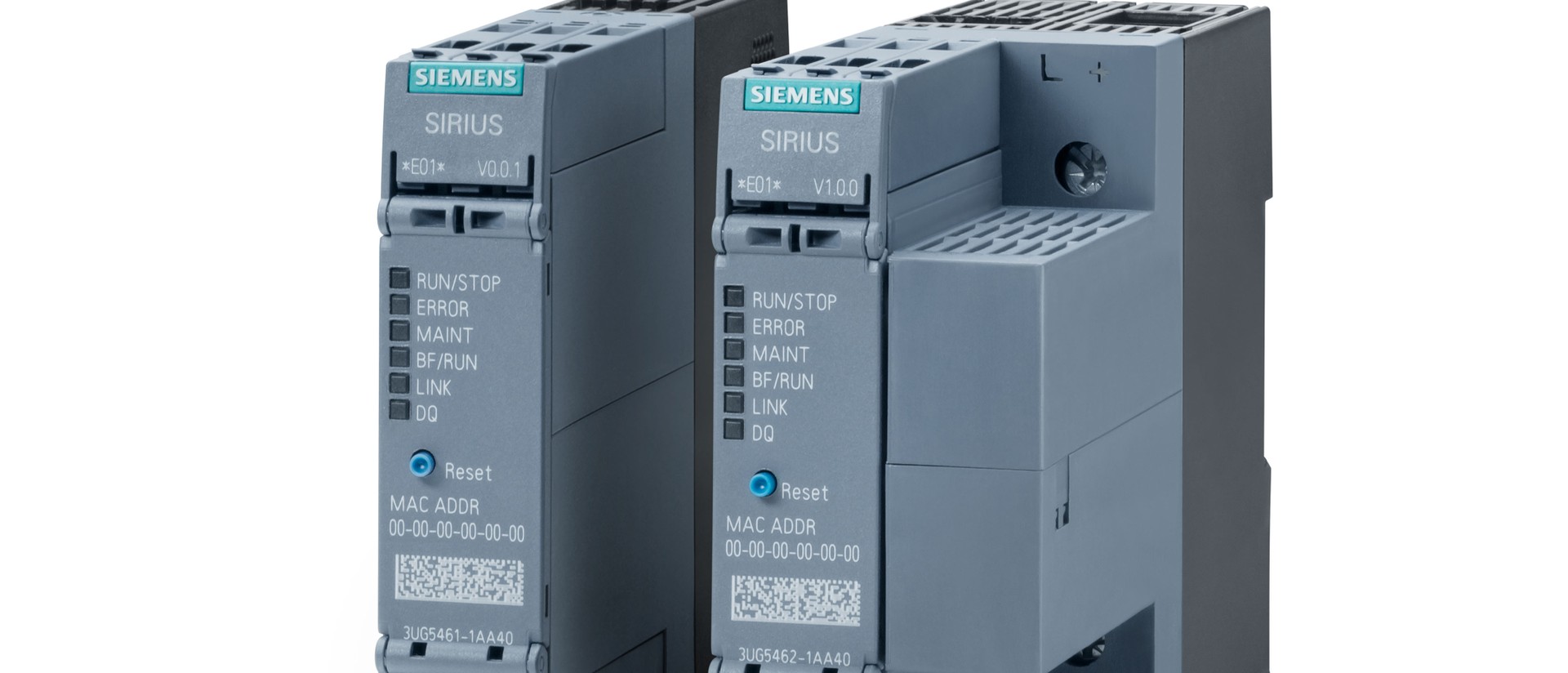

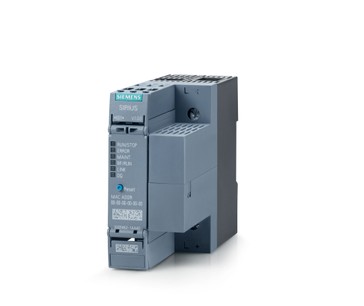

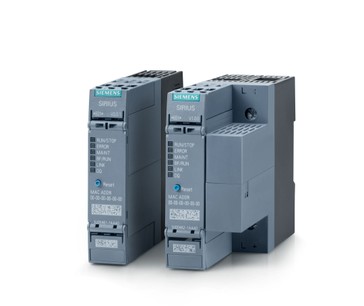

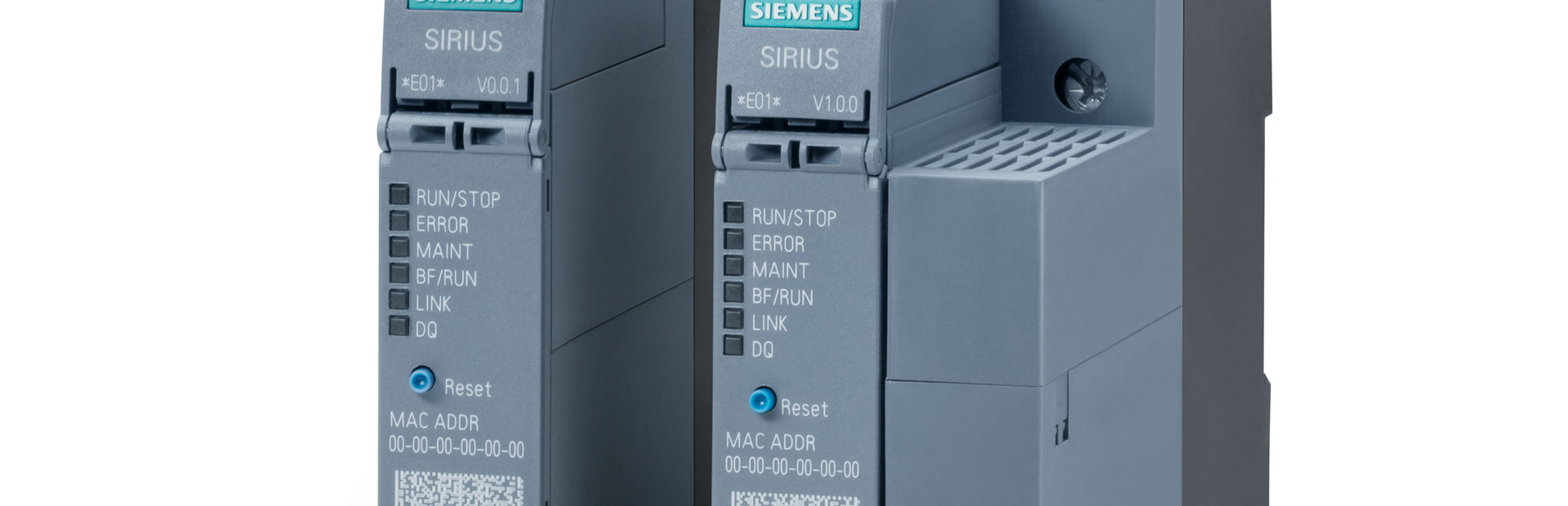

Pracovní napětí všech monitorovacích relé SIRIUS 3UG546 pokrývá rozsah od 0 V do 800 V, zátěž může odebírat proud do 63 A, přitom rozlišujeme konstrukční provedení široké 22,5 mm s měřením proudu 1 x 16 A nebo 2 x 8 A a provedení široké 45 mm s měřením proudu do 63 A.



Multifunkční monitorovací relé SIRIUS 3UG546 pro stejnosměrné zátěže rozlišuje směr toku energie, měří tedy nejen energii ze zdroje odebíranou, ale také energii dodávanou. Počítání provozních, popř. spínacích cyklů a počtu provozních hodin slouží k preventivní údržbě a jejímu plánování. Počítadlo cyklů zvýší svoji hodnotu o jeden cyklus vždy při vypnutí monitorované zátěže, provozní hodiny jsou přičítány, dokud zátěž odebírá měřitelný proud. Údaje o počtu provozních nebo spínacích cyklů a počtu provozních hodin slouží k plánování údržby za účelem výměny hlavních kontaktů, strojních součástí nebo dílů, které podléhají opotřebení.

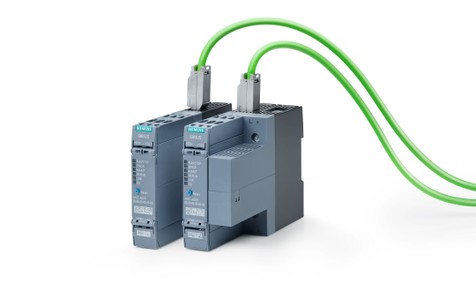

Nastavení parametrů monitorovacích relé SIRIUS 3UG546 podporuje softwarová platforma TIA-Portal v protokolu Profinet. Měřené hodnoty a ostatní údaje včetně diagnostických hlášení jsou přenášeny do řízení prostřednictvím Profinetu. Vestavěný reléový výstup hlásí poruchu monitorované zátěže ve smyslu překročení nebo poklesu nastavené mezní hodnoty. Všem počítaným a měřeným hodnotám lze přiřadit mezní hodnotu výstraha, která je generována při překročení nebo poklesu této hodnoty přes Profinet. Provoz přístroje je možný také bez Profinetu.



Monitorovací relé SIRIUS 3UG546 pro stejnosměrné zátěže se vyznačují snadným nastavením parametrů v prostředí TIA-Portal.



Cílová odvětví pro uplatnění monitorovacích relé SIRIUS 3UG546 jsou např. automobilový průmysl (monitorování stejnosměrných zátěží strojních zařízeních pro výrobu automobilů), robotická pracoviště (monitorování rekuperace energie v integrovaných procesech robotů), e-mobilita (monitorování dodané energie, ochrana před úplným vybitím baterie), úložiště energie, výroba rozvaděčů (monitorování stejnosměrných proudů nebo spotřeby výrobního zařízení, popř. procesu), monitorování osvětlení nebo použití v bezobslužných dopravních systémech (Autonome Guided Vehicles), které automaticky kontaktují dobíjecí stanici a zahájí nabíjení.
